파이프 샤프트

파이프 샤프트란,

건축 설비를 배관할 수 있도록 상하층을 통하게 뚫어 놓은 공간을 의미합니다.

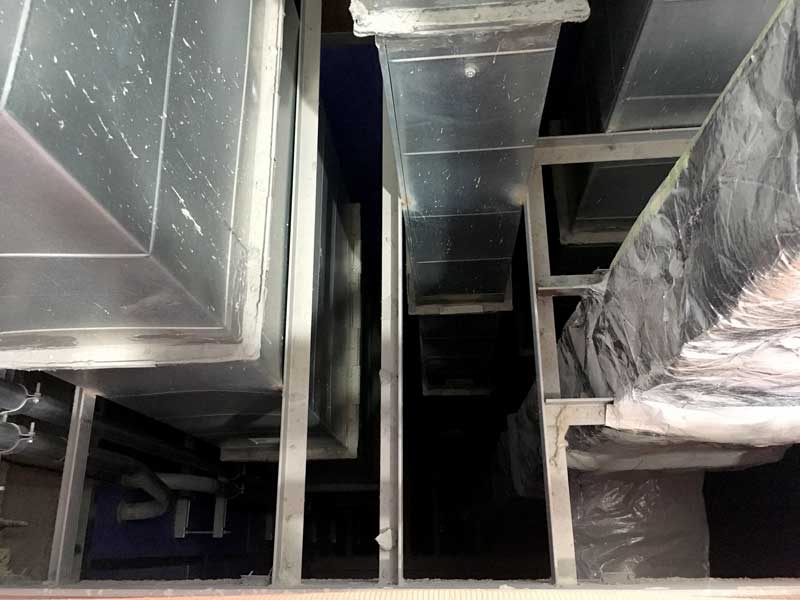

덕트 샤프트







설비에서의 샤프트(SHAFT)에는 PS/PD, AD/ST, EPS 등이 있습니다.



PS(Pipe Shaft)나 PD(Pipe Duct)는

기계설비에서 각종 배관들의 입상관(수직으로 최상층까지 올라가는 주관)을 위한 공간입니다.

각 층에서는 지관으로 배관이 되지요.

여기에 들어가는 배관에는 급수배관, 배수배관, 오수배관, 소화용배관 등이 있습니다.



AD(Air Duct)나 ST(Smoke Tower)는

기계설비에서 환기나 배기, 통풍을 위한 수직으로 뚫려있는 공간을 말합니다.

 AD(Air Duct)에는 각종 통기관과 배기덕트, 정화조통기관 등이 들어갑니다.

ST(Smoke Tower)는 지하3층 이하이거나 11층 이상일때 설치하는 특별피난계단 부속실에 설치되는 강제배기용의 수직공간입니다. 여기에는 아무배관도 들어가지 않습니다. 연기의 통로입니다.



EPS(Electrical Power System)는 전기설비에서 각종 전기배관들을 위한 공간입니다.

여기에는 전등, 전력을 위한 강전배관 과 TV, 전화, 통신을 위한 약전배관 들이 들어갑니다.
